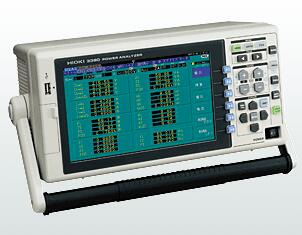

功率分析仪3390-10

  • 类别:电力质量分析仪

  • 名称:功率分析仪3390-10

  • 型号:3390-10

  • 品牌:

    日置HIOKI

  • 咨询电话:

    010-62973229 010-57107806 010-59436228

  • 在线询价
详细介绍







功率分析仪3390-10支持能源的转换效率的提高 是3390的高精度版本,实现最高±0.1%的高精度 所有量程统一精度,即便改变量程也保证±0.1% 完善马达分析功能(对应电相角测量,矢量控制) 高速谐波分析功能(50 ms 数据更新率) 变频器干扰分析(FFT功能) 通过钳式传感器轻松测量变频器功率

功率分析仪3390-10支持能源的转换效率的提高

是3390的高精度版本,实现最高±0.1%的高精度

所有量程统一精度,即便改变量程也保证±0.1%

完善马达分析功能(对应电相角测量,矢量控制)

高速谐波分析功能(50 ms 数据更新率)

变频器干扰分析(FFT功能)

通过钳式传感器轻松测量变频器功率

功率分析仪 3390-10基本参数

测量线 单相2线,单相3线,三相3线,三相4线,电压4ch,电流4ch,通道间绝缘

测量项目 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压率/电流纹波率 (Urf/Irf)

干扰测量 (FFT 算法处理): 电压/电流的RMS频谱

谐波测量( RMS值,含有率,相位角,总畸变率,不平衡的因素)

附加功能(可选9791或9793安装在主机中):扭矩,转速,频率,转差率,或发动机输出

谐波测量 输入: 4通道,同步频率范围: 0.5Hz到5kHz ,PGltZyBzcmM9Ii9kYXRhL3VwbG9hZC9pbWFnZS8yMDE2MDgxMi8xNDcwOTY1NDI3NDgwNzc2LmpwZyIgc3R5bGU9ImZsb2F0OiByaWdodDsgd2lkdGg6IDMwMnB4OyBoZWlnaHQ6IDIzNXB4OyIgdGl0bGU9IuWKn+eOh+WIhuaekOS7qjMzOTAtMTAiIGFsdD0i5Yqf546H5YiG5p6Q5LuqMzM5MC0xMCIgd2lkdGg9IjMwMiIgaGVpZ2h0PSIyMzUiIGJvcmRlcj0iMCIgdnNwYWNlPSIwIi8+

谐波分析次数:最大100以内

干扰测量 通道数: 1通道 (从CH1到CH4通道中选择1),

最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz

测量量程 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V

电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (当使用选件9277)

当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A

当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A

当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A

取决于电压和电流组合的范围 (功率范围: 6.0000W以2.2500MW )

频率范围: 0.5Hz到5kHz

基本精度(45Hz~66Hz)

电压: ±0.05% rdg. ±0.05% f.s.

电流: ±0.05% rdg. ±0.05% f.s.(和专用电流传感器组合精度)

有功功率: ±0.05% rdg. ±0.05% f.s.(和专用电流传感器组合精度)

※没有规定3390-10高精度型号和电流传感器高精度型号的分别的精度(高精度)

同步频率范围 0.5Hz 到 5kHz

频段 DC, 0.5Hz 到 150kHz

数据更新率 50ms ( 测量谐波,取决于同步频率小于45Hz时 )

显示刷新率 200ms (从内部数据更新率中独立,波形,FFT根据画面而定)

数据保存时间间隔 关, 50m~500ms, 1~30s, 1~60分钟,15档切换

外部接口 LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制

电源 100 到 240V AC, 50/60Hz, 140VA max.

体积 重量 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg

附件 3390说明书× 1 ,3390-10说明书× 1,3390-10测量指南× 1 ,电源线× 1 , USB线× 1 , D - Sub用连接器× 1 ( 仅装备9792或9793时) ,彩色标签× 2
