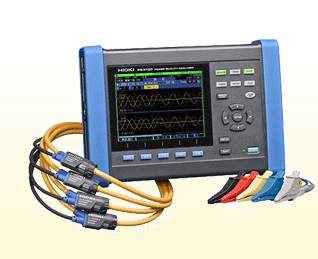

电能质量分析仪PQ3100

  • 类别:电力质量分析仪

  • 名称:电能质量分析仪PQ3100

  • 型号:PQ3100

  • 品牌:

    日置KIOKI

  • 咨询电话:

    010-62973229 010-59436228 010-5710780613366465104 15300026806

  • 在线询价
详细介绍


HIOKI这次发售了电能质量分析仪PQ3100

现在,对于由于停电导致的电子设备的误操作或故障等损害,为了查明其原因会进行电能质量的监测。这时就需要用到电能质量分析仪。这次新发售的PQ3100在可再生能源普及的形势下,也能对直流的电能质量进行监测。而且,具备能够简单并准确接线和设置的“QUICK SET”功能,能够满足客户的测量需求。

电能质量测量的必要性

由于电力电子设备的增加以及多样化,因为停电导致的电子设备的误操作或故障等损害问题也随之增加。为了有效的防止这类损害发生,需要详细了解损害产生的原因。但是,调查项目众多,对专业知识要求很高,所以事项特别花费时间的工作。通过使用电能质量分析仪,能够正确且快速的发现损害产生的原因。

近年来,除了这些情况以外,太阳能发电或风力发电等的可再生能源在不断普及中。而且,针对智能电网发展的一些项目也在惊醒汇总,针对逐渐复杂化的充电系统,更加需要进行严格的监测。另外,中国、印度、东南亚等新兴国家,由于基础建设的发展无法跟上经济发展,因此电源环境的改善也不够先进。因此,会经常发一些电源故障。

从这种情况来看,电能质量监视就更加有必要了。电能质量分析仪PQ3100

电能质量分析仪PQ3100的特点

可以进行AC/DC的功率测量和电能质量检测

    正在普及之中的太阳能发电等可再生能源中需要进行直流(DC)测量。使用PQ3100搭配AC/DC自动调零电流传感器,能够长时间的准确正确测量交流(AC)甚至DC电流。

    引导测量步骤的“QUICK SET”功能,能够简单并准确的进行接线和设置

    PQ3100中安装有引导进行简单易懂的测量步骤的“QUICK SET”功能。使用该功能的话,即便容易出错的接线以及设置都能准确完成。

    记录异常事件发生前后11秒的波形,有助于更加准确的分析原因

    电源瞬间中断的停电或电压异常上升的“浪涌”等发生的话,能够最长记录异常发生前1秒和后10秒之间的波形。之前的产品(PW3198)的话能记录下1秒间的波形,所以能够从更长时间的波形中分析原因。

    多样的PC软件,支持客户的分析工作

    在客户用计算机中分析测量数据,并制作报告的基础上,PQ3100标配了全新专用的应用软件“PQ-ONE”。“PQ-ONE”中在之前的软件功能中新增加了统计功能。统计功能分日期、时间来可以显示事件数。因此,很容易发现特定的时间带或星期中发生的异常。

    丰富的电流传感器,满足客户的多种需求

    PQ3100根据不同用途可以搭配10种电流传感器(AC电流传感器、AC柔性电流传感器、AC/DC自动调零电流传感器、AC泄漏电流传感器)。因此,能够满足客户的多种测量要求。

    AC柔性电流传感器(CT7044、CT7045、CT7046)和AC/DC自动调零电流传感器(CT7731、CT7736、CT7742)能够由PQ3100主机供电。不需要传感器电源用的AC适配器/干电池,周边的布线也变得很简单,能够进行长时间的测量。

    对应CAT Ⅲ 1000V,使用温度范围-20~50℃

    PQ3100的安全规格是CAT Ⅲ 1000V和CAT Ⅳ 600V(之前的产品PW3198仅对应CAT Ⅳ 600V)。

    而且,使用温度范围也从PW3198的0~50℃,改成为-20~50℃,在低温环境中也能测量。

1台仪器记录并分析电源故障,支持准确的电源分析


    所有电压、电流、功率、谐波、闪变等都按照时序同时测量(Ver.UP中带闪变功能)

    趋势记录的同时捕捉瞬间停电、电压下降、频率变化等所有电源异常情况

    使用QUICK SET功能轻松掌握测量步骤

    附件应用软件PQ ONE能制作简单的报告

    最长可记录事件发生前1秒,发生后10秒的波形

    可长时间准确的测量DC电流(使用AC/DC自动调零电流传感器)

    电流传感器电源由PQ3100主机供电

电能质量分析仪PQ3100基本参数

   (精度保证期1年,调整后精度保证期1年)

测量线路 除了单相2线/单相3线/三相3线/三相4线以外,还可使用ch4测量电压/电流 (所有通道都能对应AC/DC测量)

电压量程 电压测量1000.0 Vrms或DC, 瞬态测量2.200 kVpeak

电流量程 AC/DC 50.000 mA~5.0000 kA (根据所用传感器的测量范围而异)

功率量程 50.000 W~6.0000 MW (根据所使用电流量程和接线自动决定)

基本精度 电压: 标称电压的±0.2%, 电流: ±0.1% rdg. ±0.1% f.s. + 电流传感器精度,有功功率: DC ±0.5% rdg. ±0.5% f.s. + 电流传感器精度

AC ±0.2% rdg. ±0.1% f.s. + 电流传感器精度

测量功能 1. 瞬态过电压: 200 kHz采样

2. 频率1波: 从1个波形进行运算

3. 电压1/2有效值、电流1/2有效值: 每隔开半波半的1个波形运算

4. 浪涌、下陷、停电: 电压1/2有效值时检测

5. 冲击电流: 每半波运算电流后的有效值时检测

6. 频率200 ms: 从10个波形·12个波形进行运算

7. 频率10秒:从10秒间的波形进行运算

8. 电压波形峰值,电流波形峰值

9. 电压,电流,有功功率,视在功率,无功功率,有功电能,视在电能,无功电能,电费,功率因数,位移功率因数,电压不平衡率,电流不平衡率

10. 电压波峰因数,电流波峰因数

11. 谐波/相位角(电压/电流), 谐波功率: 第0次~50次

12. 谐波电压电流相位差: 第1次~50次

13. 总谐波畸变率(电压/电流)

14.间谐波(电压/电流): 第0.5次~49.5次

15. K因数(倍增率)

16. (Ver.UP) 瞬态闪变值: 符合IEC61000-4-15

17. (Ver.UP) ΔV10闪变,IEC闪变(短时间/长时间)

最长记录时间 最长1年,最多记录时间:9999件 × 365日

接口 SD/SDHC存储卡, RS-232C, LAN (HTTP服务器功能), USB 2.0

显示 6.5英寸TFT彩色LCD (640 × 480点)

电源 AC适配器Z1002 (100~240V, 额定1.7 A, 50/60 Hz)

电池组Z1003 (连续使用时间8小时,AC适配器连接进行充电,充电时间5小时30分)

体积及重量 300W × 211H × 68D mm, 2.5 kg (含电池组Z1003)

电能质量分析仪PQ3100附件 使用说明书×1, 测量指南×1, 电压线L1000-05 ×1 (红、黄、蓝、灰、黑,鳄鱼夹×5,螺旋管×5), 彩色螺旋管(用于区分钳形传感器颜色) ×套, 螺旋管×5, AC适配器Z1002 ×1, 背带×1, USB连接线(1 m) ×1, 电池组Z1003 ×1, PQ ONE (软件CD) ×1
